公共建筑
提供能效管理和用電安全的系統解決方案
項目名稱：漢峪金融A3地塊剩余電流監測系統
項目地點：濟南
實施時間：2015年
項目簡介：
漢峪金融商務中心是山東省首屈一指的大規模、高檔次城市CBD國內大規模的金融商務中心之一，它不但是正在規劃建設中的東部金融新區的核心，更承擔著濟南作為區域性金融中心的金融商務、總部辦公、商業服務、科研辦公等重要職能，將規模化聚集發展總部經濟、大型商貿和金融、保險、證券業等業態。

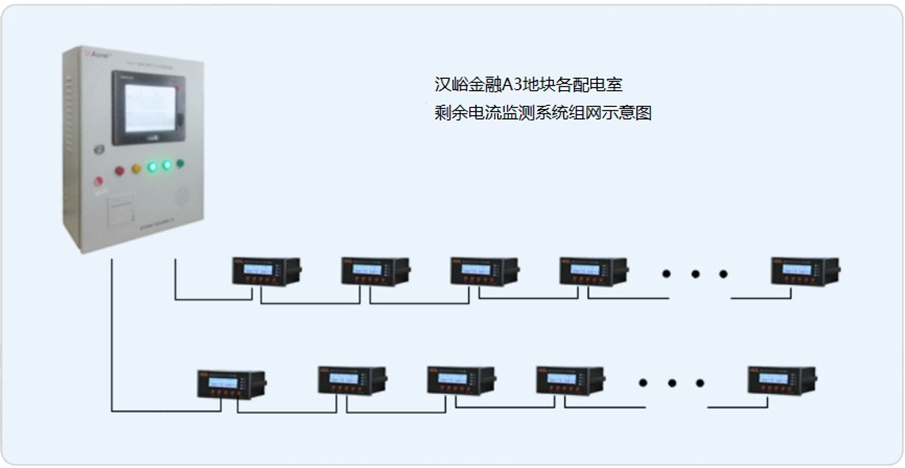

漢峪金融工程A3地塊包括1#、2#、3#、4#、5#、6#、7#共計7個配電室，分別為7座辦公寫字大樓供電。其中安科瑞中標4#、5#、6#、7#共4個配電室，分別為每個配電室提供相應電氣火災監測后臺、電氣火災探測器以及漏電互感器，組成4套剩余電流監測系統，系統組網共分為站控管理層、網絡通訊層、現場設備層三層。
該項目每個配電室各2條通訊總線，監控裝置通過總線手拉手串接后，接入壁掛式后臺，組成電氣火災系統的大動脈。柜體中漏電流互感器通過電流線接入漏電探測器，漏電探測器實時顯示漏電情況，構建了4套信號穩定，精度可靠的剩余電流監測系統。
系統實現的功能：
1.監控報警 監控設備能接收多臺探測器的漏電、溫度信息，報警時發出聲光報警信號
2.故障報警 當監控設備與所接的任一臺探測器之間發生通訊故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。
3.系統自檢檢查設備中所有狀態指示燈、顯示屏、喇叭是否正常。
4.報警記錄存儲查詢當發生漏電、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。
5.對探測器控制通過監控軟件操作，可對連接到本設備的所有探測器進行遠程復位控制。
